前幾天，溫州一家老客戶陳工打電話給我說使用HR-8767A無機(jī)耐高溫膠粘劑后膠層開裂，問我是什么原因，如何解決？接下來我跟客戶進(jìn)行了詳細(xì)地了解并讓客戶提供了以下圖片：

客戶的產(chǎn)品是不銹鋼的，耐溫1500度，表面要做抗氧化涂層的， 客戶操作步驟：

1、將無機(jī)耐高溫膠粘劑與B分別稱重配比；

2、充分?jǐn)嚢杈鶆颍?/span>

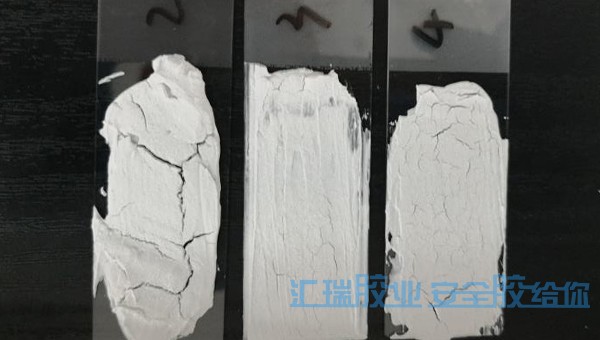

3、分別在不銹鋼上面做了三個厚度的涂層，并作了相應(yīng)的標(biāo)記，（如圖2、3、4號）3號膠層很薄；

4、涂膠后室溫2小時→加溫80℃-150℃保持2小時→緩慢冷卻。

結(jié)果發(fā)現(xiàn)2號和4號膠層開裂較嚴(yán)重，（膠層較厚）3號膠層較薄，基本無開裂現(xiàn)象。

實驗表明：HR-8767A無機(jī)耐高溫膠粘劑開裂原因跟涂膠厚度有關(guān)，膠層越厚越容易開裂，另外，膠水的濃稠度也會影響開裂的，（膠水越稠越容易開裂，可適當(dāng)?shù)亩嗉有┕袒瘎┱{(diào)稀點，減少開裂現(xiàn)象，還有加溫條件也須嚴(yán)格按參數(shù)操作。

以上是匯瑞HR-8767A無機(jī)耐高溫膠粘劑開裂的原因及解決方案，您學(xué)會了嗎？匯瑞膠業(yè)高溫膠事業(yè)部針對耐高溫工況研發(fā)，擁有100-1700度高溫膠水，高溫膠水咨詢熱線：18028225885 應(yīng)用工程師 黃女士
